LED顯示屏接地的重要性

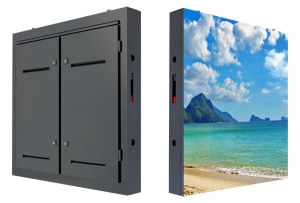

LED顯示屏是的主體元件是LED和驅動芯片,屬于微電子產品的集合體,LED的工作電壓在5V左右,一般工作電流為20毫安以下。它的工作特性決定了它面對靜電和異常電壓或電流沖擊的抗性十分脆弱。這就需要我們在生產和使用過程中認識到這一點并給予足夠的重視，采取措施對led顯示屏進行保護。而電源接地是LED顯示屏最常用的一種保護方法。為什么電源要接地？下面電子顯示屏廠家來告訴大家吧！

這個和開關電源的工作模式有關，我們LED顯示屏開關電源是一種通過濾波—整流—脈沖調制—輸出整流—濾波等一系列手段將交流（AC）220V市電轉化成直流(DC)5V直流電源穩定輸出的一種設備。為了保證電源AC/DC轉化的穩定性，電源廠家按照國家3C強制標準在A(yíng)C220V輸入端的電路設計中，從火線至地線跨接一個EMI濾波電路。以保證AC220V輸入的穩定性，所以所有的電源在工作是都會(huì )存在濾波漏電，單個電源的漏電流的3.5mA左右。漏電電壓約為110V。在顯示屏不接地的情況下，漏電流不但可能引起芯片損壞或者燈管燒壞。如果使用20個電源以上，累加的漏電流達到70mA以上。足以導致漏電保護器動作，切斷供電。這個也是為什么我們顯示屏無法使用漏電保護器的原因。如果不接漏保而且顯示屏不接地，電源疊加的漏電流將超過人體安全電流，110V的電壓足以致人死地！而接地后，電源外殼電壓對人體接近0。表明電源與人體之間不存在電位差，漏電流被導入大地。所以,LED顯示屏必須接地。

但是經常有客戶采用錯誤的接地方法為顯示屏接地，常見的有：

1、認為戶外立柱式結構的立柱下端是與大地連接，所以不需要在做顯示屏接地；

2、認為電源是鎖在箱體上，而箱體之間是相互用鎖扣與結構連接，所以結構接地就代表電源也接地。

此兩類做法存在誤區，我們的立柱是與地基的地腳螺栓保持連接，而地腳螺栓是預埋在混凝土里面的，混凝土的電阻在100-500Ω的范圍內，接地電阻過高將導致漏電流泄放不及時或存在殘留。我們的箱體表面有噴涂油漆，而油漆是電的不良導體，將會(huì )導致箱體連接接地的接觸不良或接地電阻升高，有可能出現電火花干擾屏體信號。隨著時間的推移，箱體或結構表面將會(huì )出現氧化和銹蝕，螺絲等固定件也隨著溫差變化導致的熱脹冷縮逐漸松動。將會(huì )導致結構接地的效果減弱甚至完全失效。形成安全隱患。導致漏流觸電、芯片受干擾損壞等安全事故的發生。

那么，標準的接地應該是怎樣的呢？電子顯示屏廠家來告訴你，電源輸入端有3個接線端子，分別是火線端子、零線端子和接地端子。正確的接地做法是使用接地專用的黃綠雙色線將所有電源地線端子串接并鎖緊，然后引出連接至接地端。

如果現場沒有接地端子，可以連接至鐵質自來水管或鐵質下水管道等埋設與大地并與大地保持良好接觸的管道上，為保證接觸良好應在此類自然接地體上焊接接線端子，然后將地線緊鎖在接線端子上，不得捆綁連接。但煤氣等易燃易爆和的管道不得使用?；蛘攥F場埋設接地體。接地體可以采用角鋼或者鋼管，水平或者豎直埋入大地中作為簡易接地點，接地點應選擇偏僻的地方，以免行人或者車輛破壞接地體。

我們接地時接地電阻必須小于4歐姆，以保證漏電流的及時泄放。需要注意的是，防雷接地端在泄放雷擊電流時由于大地電流的擴散需要一定時間，短時間內會(huì )導致大地電位升高，如果LED顯示屏接地聯接至防雷接地端，這時大地電位比顯示屏要高，雷擊電流將會(huì )沿順這地線傳遞至屏體，造成設備損壞。所以L(fǎng)ED顯示屏這種保護接地不得聯結至防雷接地端上，保護接地端必須距離防雷接地端20米以上。防止地電位的反擊。

LED接地注意事項總結：

1、每個電源都必須從接地端子接地，并鎖緊；

2、接地電阻不得大于4Ω；

3、地線應為專屬導線，嚴禁和零線聯接；

4、地線上不得安裝空開或熔斷器；

5、地線和接地端子都應遠離防雷接地端20以上；

嚴禁部分設備采用保護接地來代替保護接零，造成保護接地和保護接零混接錯接。當某一保護接地設備的絕緣損壞，發生相線碰殼時，零線出現對地電壓，于是使保護接零設備的外殼上就產生了危險電壓。

因此，在同一母線供電的線路中，保護接地和保護接零不能混用，即不可把一部分電氣設備接零，而將另一部分電氣設備接地。一般市電都采用接零保護，故使用市電的電氣設備，應采取接零保護。

4、保護接零注意事項

（1）在保護接零的電氣系統中。零線起著至關重要的作用。一旦零線斷開，接在斷線處后面的一段線路的電氣設備相當于沒有了保護接零和保護接地，若在零線斷處后面有電氣設備外殼漏電則不構成短路回路，而使熔體熔斷。不但該臺設備外殼帶有電壓，而且使得斷線處后面的所有設備的外殼都存在接近電源相電壓的對地電壓，觸電危險性將擴大。

所有電氣設備接保護接零線均應以并聯方式接在電源零線上，不允許串聯，并用螺栓壓緊，牢固可靠，接觸良好。在零線上，禁止安裝保險和單獨開關。在特殊的環境中，零線做防腐處理也就不言而喻了。

（2）中性點不接地的三相四線制配電系統中，不允許用保護接零，只能用保護接地。系統中任意一相發生接地，整個系統仍照常運行，但大地與接地線等電位，則接在零線上的用電設備外殼對地電壓降等于接地的相線從接地點到中性點的電壓值，是十分危險的。

（3）在采用保護接零系統中還要在電源中性點進行工作接地和零線一定間隔距離及終端進行重復接地。在中性點接地的系統中除將變壓器中性點做接地外，沿零線走向的一處或者多處再次將零線接地叫重復接地。

其作用是當電氣設備外殼漏電時可以降低對地電壓。當零線斷時也減輕觸電危險。當電氣設備外殼漏電時，經相線、零線構成短路回路，短路電流將熔斷保險。設備外殼隨之斷電，不會(huì )出現觸電危險。但是保險熔斷之前設備帶電，對人身還是有危險的。若在接近設備處再加接地裝置，即實行重復接地，帶電設備的導體部分對地電壓降低。

（4）保護接零必須有可靠靈敏的短路保護裝置來配合，因此，熔斷絲嚴禁用銅絲等金屬材料來代替符合要求的金屬熔斷絲，否則接零保護將失去其保護作用。

以上都是電子顯示屏廠家為大家講解的關于LED顯示屏接地的重要性，希望這篇文章對大家有所幫助！
